Einleitung
Ein Pfeil scheint nach dem Verlassen des Bogens ein vergleichsweise einfaches physikalisches Objekt zu sein: ein länglicher Körper, der sich mit hoher Geschwindigkeit durch die Luft bewegt. Diese Vorstellung ist jedoch mechanisch unvollständig. Ein moderner Pfeil ist kein ideal starrer Flugkörper, sondern ein elastisch verformbarer Körper mit eigenen Schwingungsmoden, dessen Bewegung sich aus Translation, Rotation und Biegung zusammensetzt. Bereits während der kurzen Beschleunigungsphase wird der Pfeilschaft verformt. Nach dem Verlassen der Sehne setzt sich diese Schwingungsbewegung fort und überlagert die eigentliche Flugbahn.
Damit beginnt die Physik des Pfeilflugs nicht erst in dem Moment, in dem der Pfeil den Bogen verlässt. Sie beginnt bereits während des Abschusses. Die Interaktion zwischen Sehne, Nock, Bogenfenster beziehungsweise Pfeilauflage und Schaft erzeugt ein dynamisches System, in dem Kräfte und Randbedingungen innerhalb von Millisekunden wechseln. Das bekannte Phänomen des Archer’s Paradox ist eine unmittelbare Konsequenz dieser Dynamik: Der Pfeil muss sich während seiner Beschleunigung seitlich verformen, um trotz der Geometrie des Bogens eine funktionsfähige Flugbahn einzunehmen.
Die wissenschaftliche Untersuchung dieses Problems verbindet klassische Mechanik, Schwingungslehre, Materialmechanik, Strömungsmechanik und Biomechanik. Kooi und Sparenberg beschrieben den Pfeil bereits 1997 als dynamisches System mit beweglichen Kontaktbedingungen und zeigten anhand mathematischer Modellierung, dass die seitlichen Bewegungen des Pfeils durch die Wechselwirkung seiner Kontaktpunkte mit Sehne und Bogen entstehen.
Für die Trainingslehre besitzt diese Betrachtung eine unmittelbare Bedeutung. Denn die Qualität des Pfeilflugs hängt nicht allein von der Abschussgeschwindigkeit ab. Entscheidend ist, wie der Pfeil beschleunigt wird, welche Schwingung dabei angeregt wird und wie schnell diese Schwingung durch das System wieder kontrolliert wird.
Der Pfeil als elastischer Körper
Der erste fundamentale Schritt besteht darin, den Pfeil nicht als starre Stange zu betrachten. Ein ideal starrer Körper könnte unter einer äußeren Kraft lediglich seine translatorische und rotatorische Bewegung verändern. Ein realer Pfeilschaft kann sich dagegen zusätzlich elastisch verformen.
Für einen schlanken Schaft ist insbesondere die Biegung relevant. In einer vereinfachten Balkentheorie wird die Biegesteifigkeit durch das Produkt
beschrieben. Dabei steht E für den Elastizitätsmodul des Materials und I für das Flächenträgheitsmoment des Querschnitts. Die mechanische Antwort des Schafts hängt somit nicht allein vom Material ab. Auch Geometrie, Durchmesser, Wandstärke und Masseverteilung bestimmen, wie stark sich der Pfeil unter einer seitlichen Belastung verformt.
Diese Unterscheidung ist entscheidend. Zwei Pfeile können aus ähnlichen Materialien bestehen und dennoch ein unterschiedliches dynamisches Verhalten zeigen, wenn ihre Geometrie oder Masseverteilung voneinander abweicht.
Ein vereinfachtes Modell eines Pfeils als elastischer Balken führt zu einer Differentialgleichung der Form
wobei y(x,t) die seitliche Auslenkung, x die Position entlang des Schafts, t die Zeit und mü die lineare Massendichte darstellen.
Die Gleichung beschreibt ein wesentliches Prinzip: Steifigkeit und Masse bestimmen gemeinsam das Schwingungsverhalten. Eine höhere Biegesteifigkeit erhöht tendenziell die Eigenfrequenzen, während eine höhere effektive Masse diese tendenziell reduziert.
In realen Pfeilen kommen allerdings zusätzliche Faktoren hinzu, etwa die Punktmasse, Nocke, Befiederung, Materialdämpfung und nichtlineare Kontaktbedingungen. Deshalb stellt das Balkenmodell eine nützliche Näherung dar, aber keine vollständige Beschreibung.

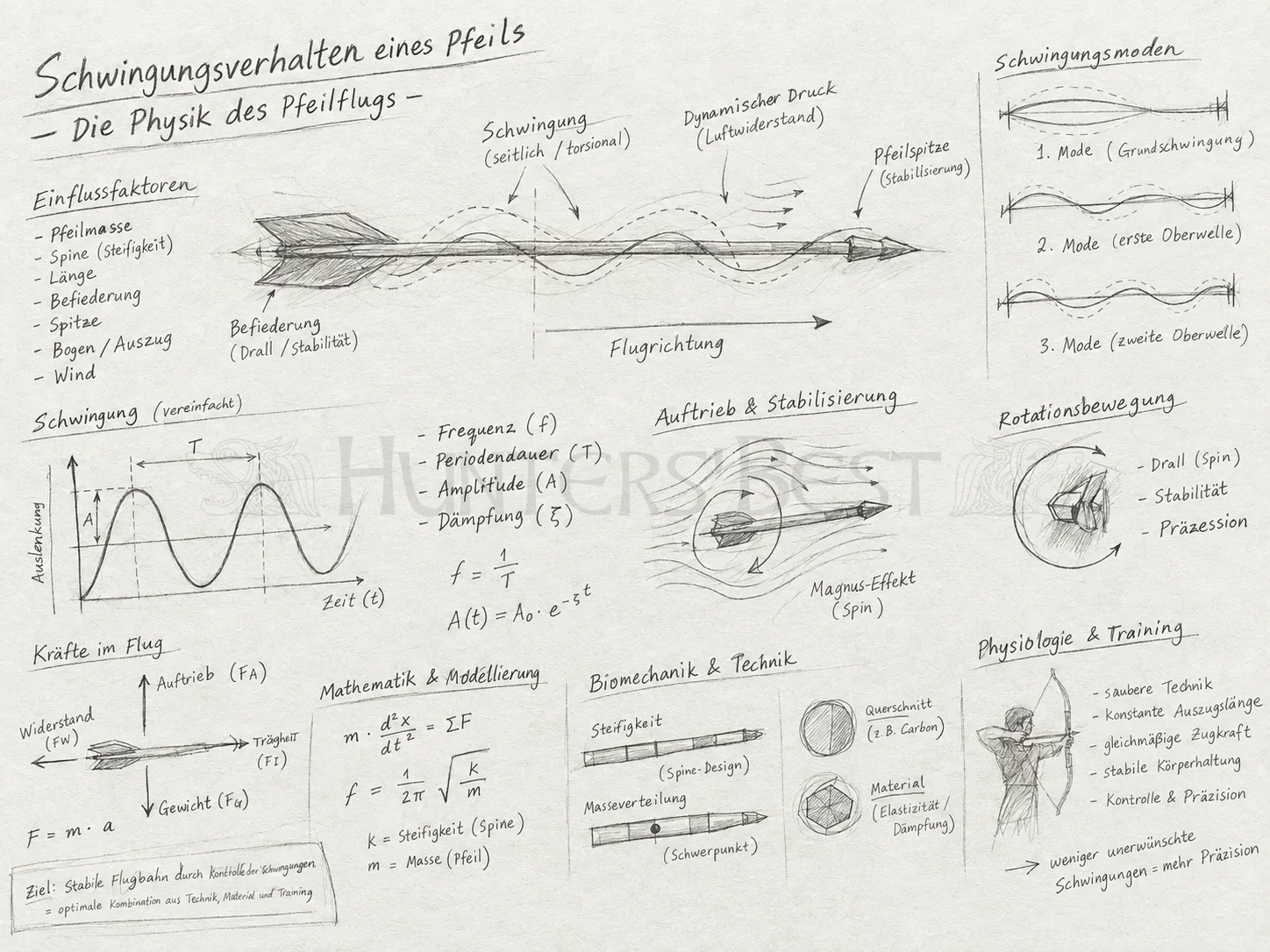

Eigenfrequenzen und Schwingungsmodi
Jeder elastische Körper besitzt charakteristische Eigenformen, in denen er bevorzugt schwingt. Diese werden als Eigenmodi bezeichnet. Die zugehörigen Frequenzen sind die Eigenfrequenzen des Systems.
Beim Pfeil bedeutet dies, dass seine seitliche Auslenkung nicht zufällig erfolgt. Sie kann als Überlagerung verschiedener Schwingungsmoden verstanden werden. Die erste Biegemode besitzt eine relativ einfache Form, während höhere Moden zusätzliche Knotenpunkte und komplexere Verformungsmuster aufweisen.
Die grundlegende Dynamik lässt sich vereinfacht als
interpretieren. k_eff repräsentiert dabei eine effektive Steifigkeit und m_eff eine effektive Masse.
Die tatsächliche Eigenfrequenz eines Pfeils lässt sich allerdings nicht sinnvoll aus einer einzigen Materialkonstante ableiten. Die Randbedingungen sind entscheidend. Wird der Pfeil an einem Ende anders gehalten oder während des Abschusses an mehreren Stellen geführt, verändert sich die effektive Schwingungsstruktur.
Zaniewski untersuchte die natürlichen Moden und Frequenzen von Bogenschießpfeilen mathematisch und zeigte, dass die Analyse der Eigenformen eine Grundlage für die Beurteilung der dynamischen Pfeilsteifigkeit und für die Abstimmung von Bogen- und Pfeilparametern darstellen kann.
Das führt zu einem wichtigen technischen Prinzip: „Spine“ ist keine rein statische Eigenschaft des Pfeils. Die relevante Frage lautet nicht nur, wie stark sich ein Pfeil unter einer bestimmten Prüfbelastung biegt, sondern wie er sich während des tatsächlichen Abschusses dynamisch verhält.
Archer’s Paradox – warum der Pfeil überhaupt schwingen muss
Das Archer’s Paradox ist eines der anschaulichsten Beispiele dafür, dass intuitive Vorstellungen vom Pfeilflug häufig falsch sind.
Bei traditionellen Bögen liegt der Pfeil nicht einfach geometrisch frei vor dem Bogen. Der Griff beziehungsweise das Bogenfenster bildet während der Beschleunigung eine räumliche Begrenzung. Die Sehne wirkt gleichzeitig am hinteren Ende des Pfeils. Dadurch entstehen Kräfte und Kontaktbedingungen, die den Schaft seitlich verformen.
Der Pfeil reagiert darauf mit einer Biegeschwingung. Während der Beschleunigung bewegt sich der Schaft um den Kontaktbereich herum, sodass seine Spitze eine geeignete Bahn relativ zum Bogen einnehmen kann.
Kooi und Sparenberg modellierten diesen Vorgang als Problem mit einer beweglichen Randbedingung. Die beiden wesentlichen Kontaktpunkte – Sehne und Bogen – verändern ihre räumliche Beziehung während des Abschusses. Die daraus entstehende Schwingung ist deshalb nicht einfach eine nachträglich auftretende freie Vibration, sondern wird während der Beschleunigung aktiv angeregt.
Der Begriff „Paradox“ ist deshalb etwas irreführend. Es handelt sich nicht um einen Widerspruch der Physik, sondern um eine kontraintuitive Konsequenz der Elastizität: Der Pfeil muss sich verformen, damit das Gesamtsystem trotz der geometrischen Einschränkungen funktionieren kann.
Bei modernen Bögen verändert sich die konkrete Mechanik durch Pfeilauflage, Button, Center Shot und andere konstruktive Elemente. Das Grundprinzip bleibt jedoch erhalten: Der Pfeil reagiert auf die während des Abschusses auftretenden Querkräfte und Kontaktbedingungen.
Der Abschuss als transiente Schwingungsanregung
Die Schwingung des Pfeils sollte nicht als statischer Zustand verstanden werden. Der Abschuss ist ein transienter Vorgang. Die Kraft der Sehne verändert sich innerhalb einer sehr kurzen Zeit, während der Pfeil gleichzeitig beschleunigt und sich elastisch verformt.
Physikalisch lässt sich das als erzwungene Schwingung mit anschließendem freien Ausschwingen betrachten. Eine vereinfachte Modellgleichung wäre:
wobei m die effektive Masse, c die Dämpfung, k die effektive Steifigkeit und F(t) die zeitabhängige äußere Anregung darstellen.
Die Gleichung zeigt vier miteinander gekoppelte Größen: Die Masse bestimmt die Trägheit, die Steifigkeit die Rückstellkraft, die Dämpfung die Geschwindigkeit des Energieabbaus und die äußere Kraft die Anregung.
Entscheidend ist dabei die zeitliche Struktur von F(t). Eine Kraft mit einem bestimmten zeitlichen Verlauf kann eine bestimmte Schwingungsmode wesentlich stärker anregen als eine andere. Deshalb reicht es nicht, lediglich die maximale Zugkraft des Bogens zu kennen.
Auch die Beschleunigung des Pfeils beeinflusst das Schwingungsverhalten. Zaniewski beschreibt in einem erweiterten Modell des Bogens-und-Pfeilsystems die Verbindung zwischen Längsbeschleunigung und Eigenfrequenzen sowie die Bedeutung der Schwingungsformen für die technische Analyse.
Pfeilsteifigkeit und dynamisches Spine-Verhalten
In der Praxis wird die Biegesteifigkeit häufig über den Begriff Spine beschrieben. Dabei muss zwischen statischem und dynamischem Spine unterschieden werden.
Der statische Spine charakterisiert die Durchbiegung eines Pfeils unter einer standardisierten Belastung. Für den realen Abschuss ist jedoch entscheidend, wie der Pfeil auf die tatsächliche zeitabhängige Belastung des Bogens reagiert.
Der dynamische Spine entsteht aus dem Zusammenspiel von Pfeilsteifigkeit, Pfeilmasse, Auszugslänge, Zuggewicht, Sehnenbewegung, Punktmasse, Nocke und weiteren Systemparametern. Hinzu kommt die individuelle Schießtechnik.
Damit wird verständlich, weshalb die Aussage „Der Pfeil ist zu weich“ physikalisch zunächst unvollständig ist. Ein Pfeil ist nicht abstrakt „zu weich“. Er ist für ein bestimmtes Bogen-Schützen-Pfeil-System möglicherweise dynamisch ungünstig abgestimmt.
Mathematische Modelle und Simulationen zeigen, dass die Kombination von Bogen- und Pfeilparametern entscheidend für die resultierende laterale Pfeilbewegung ist. Zanevskyy entwickelte hierzu Modelle zur dynamischen Stabilität und zur Abstimmung von Bogen- und Pfeilparametern.
Die praktische Konsequenz ist erheblich: Pfeilabstimmung ist keine reine Materialfrage, sondern eine Systemabstimmung.
Dämpfung – warum die Schwingung nicht unbegrenzt anhält
Würde ein Pfeil vollständig elastisch und ohne Dämpfung schwingen, würde seine Schwingungsenergie theoretisch erhalten bleiben. Ein realer Pfeil besitzt jedoch dissipative Mechanismen.
Materialinterne Dämpfung wandelt einen Teil der mechanischen Schwingungsenergie in Wärme um. Zusätzlich entstehen Wechselwirkungen mit der Luft und den Komponenten des Pfeils. Die Befiederung wirkt dabei nicht nur als Mittel zur Stabilisierung der Flugrichtung, sondern beeinflusst auch die Dämpfung von Bewegungen.
Die Bedeutung der Befiederung wird besonders deutlich, wenn der Pfeil eine Winkelabweichung oder laterale Bewegung besitzt. Die Strömung erzeugt aerodynamische Kräfte, die der Bewegung entgegenwirken beziehungsweise das Flugverhalten stabilisieren können.
Die Stabilisierung ist daher nicht mit dem bloßen „Geradeziehen“ des Pfeils gleichzusetzen. Die Befiederung erzeugt aerodynamische Momente, durch die sich die Orientierung des Pfeils relativ zur Flugrichtung verändert.
Damit entsteht ein zweistufiges Stabilisierungssystem: Zunächst muss die mechanische Schwingung des Schafts kontrolliert werden; anschließend stabilisieren aerodynamische Kräfte die Fluglage.
Schwingung und Aerodynamik sind gekoppelt
Ein besonders interessanter Zusammenhang besteht darin, dass die Schwingung des Pfeils selbst seine aerodynamischen Eigenschaften verändern kann.
Ein ideal ausgerichteter Pfeil würde mit sehr kleinem Anstellwinkel durch die Luft fliegen. Ein schwingender Pfeil erzeugt dagegen lokale Querbewegungen und wechselnde Anstellwinkel. Dadurch verändert sich die Strömung um den Schaft.
Messungen von Okawa und Kollegen zeigten, dass die Schwingung eines Pfeils mit Veränderungen der Grenzschicht und des Strömungswiderstands verbunden sein kann. In ihren Untersuchungen wurde bei einem von einer Elite-Schützin abgeschossenen Pfeil eine ausgeprägte Oszillation beobachtet; die Autoren interpretierten den gemessenen erhöhten Widerstand als Hinweis darauf, dass die Schwingung den Übergang von laminarer zu turbulenter Strömung beeinflussen kann.
Damit entsteht eine wichtige Rückkopplung:
mechanische Schwingung → veränderter Anstellwinkel → veränderte Strömung → veränderter Widerstand → veränderte Fluggeschwindigkeit und Flugbahn.
Die Physik des Pfeilflugs ist deshalb nicht in zwei vollständig getrennte Phasen „Mechanik“ und „Aerodynamik“ aufteilbar. Beide Systeme beeinflussen sich gegenseitig.
Translation, Rotation und Biegung
Ein weiterer Grund für die Komplexität des Pfeilflugs liegt darin, dass mehrere Bewegungsformen gleichzeitig auftreten.
Die Translation beschreibt die Bewegung des Schwerpunkts des Pfeils durch den Raum. Die Rotation beschreibt seine Orientierung um den Schwerpunkt. Die Biegung beschreibt die elastische Verformung des Schafts.
Diese Bewegungen sind gekoppelt. Eine asymmetrische aerodynamische Kraft kann beispielsweise ein Drehmoment erzeugen. Eine Rotation verändert wiederum den Anstellwinkel und damit die aerodynamischen Kräfte. Gleichzeitig kann die elastische Verformung die lokale Strömung beeinflussen.
Der reale Pfeil ist deshalb eher als flexibler Flugkörper denn als starres Projektil zu verstehen.
Für die praktische Schussleistung bedeutet dies, dass eine hohe Anfangsgeschwindigkeit allein keinen optimalen Pfeilflug garantiert. Ein Pfeil kann den Bogen schnell verlassen und trotzdem eine ungünstige Anfangsschwingung besitzen. Umgekehrt kann ein etwas langsamerer Pfeil aufgrund einer stabileren dynamischen Abstimmung ein reproduzierbareres Verhalten zeigen.
Der Einfluss des Schützen
Obwohl der Schwerpunkt dieses Kapitels auf der Pfeilphysik liegt, darf der Schütze nicht aus dem Modell entfernt werden. Der Pfeil reagiert auf die Bedingungen, die der Schütze erzeugt.
Schon geringe Unterschiede in der Sehnenfreigabe können die seitliche Anfangsbewegung verändern. Ebenso beeinflussen Druckpunkt, Bogenrotation, Griffspannung und Ausrichtung des Bogens die Randbedingungen des Abschusses.
Dies erklärt, warum zwei identische Pfeile aus demselben Bogen unterschiedliche Flugbahnen erzeugen können, wenn sie von unterschiedlichen Personen oder mit unterschiedlichen technischen Strategien geschossen werden.
Der Pfeil besitzt also keine vollständig unabhängige „Flugcharakteristik“. Seine tatsächliche Dynamik entsteht aus der Kopplung
Diese Kette ist insbesondere für das Training relevant. Eine technische Veränderung, die die Release-Variabilität reduziert, kann deshalb eine größere Wirkung auf die Trefferpräzision haben als eine reine Erhöhung der Pfeilgeschwindigkeit.
Ermüdung und zunehmende Schussvariabilität
Aus trainingswissenschaftlicher Sicht wird der Zusammenhang zwischen Pfeilschwingung und neuromuskulärer Ermüdung besonders interessant. Der Pfeil reagiert extrem sensibel auf die Bedingungen des Abschusses. Wenn der Schütze aufgrund zunehmender Ermüdung seine Griffkraft, Schulterposition oder Release-Bewegung verändert, ändern sich die Anfangsbedingungen des Pfeils.
Damit kann eine Kaskade entstehen:
Ermüdung → veränderte Technik → veränderete Kontaktbedingungen → andere Pfeilschwingung → veränderte Flugbahn
Der Pfeil kann somit als indirekter Indikator für Veränderungen im menschlichen Bewegungssystem betrachtet werden.
Das bedeutet nicht, dass jede Abweichung im Pfeilflug automatisch auf Ermüdung zurückzuführen ist. Wind, Material, Schussentfernung und technische Fehler können ähnliche Effekte erzeugen. Dennoch erklärt das Modell, warum die Präzision in langen Schussserien häufig nicht linear abnimmt, sondern ab einem bestimmten Belastungsniveau deutlich instabiler werden kann.
Der kritische Punkt liegt dort, wo der Schütze die mechanischen Anfangsbedingungen nicht mehr ausreichend reproduzieren kann.
Praktische Konsequenzen für Training und Materialabstimmung
Aus der Physik des Pfeilflugs folgt zunächst, dass Training und Materialabstimmung gemeinsam betrachtet werden müssen. Ein Pfeil sollte nicht isoliert nach Masse oder statischem Spine beurteilt werden. Entscheidend ist sein dynamisches Verhalten im konkreten System.
Im Training sollte deshalb nicht nur die Trefferlage bewertet werden. Auch die Reproduzierbarkeit der technischen Bewegung ist relevant. Wenn sich mit zunehmender Ermüdung der Release oder die Bogenhaltung verändert, kann dies die Pfeilschwingung beeinflussen, bevor eine deutliche Veränderung des Trefferbildes sichtbar wird.
Für leistungsorientiertes Training bedeutet dies, dass technische Qualität und physische Kapazität gekoppelt entwickelt werden müssen. Kraftausdauer im Schultergürtel, Rumpfstabilität und neuromuskuläre Kontrolle können dazu beitragen, die Abschussbedingungen auch unter Belastung reproduzierbar zu halten.
Auf der Materialseite sollte die Abstimmung von Pfeil und Bogen als dynamisches Optimierungsproblem verstanden werden. Pfeilmasse, Steifigkeit, Spitzenmasse, Befiederung und Bogenparameter beeinflussen gemeinsam die Schwingungsanregung und Stabilisierung.
Dabei ist „maximale Geschwindigkeit“ kein hinreichendes Optimierungskriterium. Ein leistungsfähiges System muss Geschwindigkeit, Stabilität, Energieübertragung und Reproduzierbarkeit gleichzeitig berücksichtigen.
Grenzen der Modellierung
Die beschriebenen Gleichungen sind bewusst vereinfachte Modelle. Ein realer Pfeil ist kein homogener Euler-Bernoulli-Balken mit idealen Randbedingungen. Er besitzt eine komplexe Masseverteilung, anisotrope Materialeigenschaften, lokale Kontaktkräfte und aerodynamische Wechselwirkungen.
Noch komplexer wird die Situation beim modernen Compoundbogen, bei dem Cam-Geometrie, Sehnen- und Kabelsysteme sowie die veränderte Kraft-Auszug-Kurve zusätzliche Freiheitsgrade einführen.
Numerische Modelle können diese Prozesse wesentlich detaillierter abbilden. Gleichzeitig steigt mit der Modellkomplexität die Zahl der Parameter, die experimentell bestimmt werden müssen. Ein extrem detailliertes Modell ist daher nicht automatisch wissenschaftlich wertvoller als ein einfaches Modell. Entscheidend ist, ob es die relevante Fragestellung zuverlässig beantwortet.
Die vorhandene Forschung zeigt gerade bei der Pfeildynamik, dass mathematische Modelle einen erheblichen Erkenntnisgewinn liefern können, ihre Aussagekraft jedoch von den verwendeten Randbedingungen und Parametern abhängt. Die Arbeiten von Kooi und Sparenberg sowie Zanevskyy zeigen, dass die Modellierung der Pfeilschwingung insbesondere für die Untersuchung des Archer’s Paradox und die Abstimmung von Bogen und Pfeil geeignet ist.
Hunters'Best Interpretation
Der Pfeil ist kein passives Objekt, das nach dem Lösen der Sehne einfach durch den Raum fliegt. Er ist ein elastisches, schwingungsfähiges und aerodynamisch beeinflusstes System, dessen Verhalten bereits während des Abschusses festgelegt wird.
Die entscheidenden Mechanismen lassen sich auf vier Ebenen reduzieren: elastische Verformung, Schwingungsdynamik, aerodynamische Stabilisierung und Kopplung mit den Anfangsbedingungen des Schützen. Die Biegesteifigkeit des Schafts und seine Masseverteilung bestimmen seine Eigenmoden. Die Beschleunigung durch die Sehne regt diese Schwingungen an. Das Archer’s Paradox entsteht aus den beweglichen Kontaktbedingungen zwischen Pfeil, Sehne und Bogen. Anschließend beeinflussen Befiederung, Luftwiderstand und Anstellwinkel die Stabilisierung während des Fluges.
Die zentrale Erkenntnis lautet daher: Ein guter Pfeilflug ist nicht schwingungsfrei, sondern kontrolliert schwingend. Der Pfeil muss sich während des Abschusses verformen können. Entscheidend ist, dass diese Verformung in einem für das Gesamtsystem günstigen Rahmen bleibt und sich anschließend schnell und reproduzierbar stabilisiert.
Für die Trainingslehre entsteht daraus eine wichtige Verbindung zwischen Technik und Physik. Der Schütze beeinflusst über seine neuromuskuläre Kontrolle die Anfangsbedingungen des Pfeils; der Pfeil wiederum macht kleinste Unterschiede in diesen Bedingungen sichtbar.
Die Physik des Pfeilflugs liefert damit ein besonders anschauliches Beispiel für ein allgemeines Prinzip leistungsorientierten Trainings: Je höher die Geschwindigkeit und Präzisionsanforderung eines Systems, desto weniger kann Leistung isoliert über eine einzelne Variable erklärt werden. Erst das Zusammenspiel von Mensch, Mechanik, Material und Umwelt bestimmt das tatsächliche Ergebnis.
Wie entsteht Präzision?
Präzision entsteht deshalb nicht allein durch höhere Kraft oder höhere Geschwindigkeit, sondern durch die reproduzierbare Kontrolle eines gekoppelten dynamischen Systems.
Quellenliste
Kooi, B. W., & Sparenberg, J. A. (1997). On the mechanics of the arrow: Archer’s Paradox. Journal of Engineering Mathematics, 31, 285–303. Die Arbeit entwickelt ein mathematisches Modell der Pfeilbewegung und behandelt insbesondere die durch Bogen und Sehne erzeugten beweglichen Randbedingungen.
Zanevskyy, I. (2001). Lateral deflection of archery arrows. Sports Engineering, 4, 23–42. Die Arbeit untersucht Eigenmoden, Eigenfrequenzen, dynamische Pfeilsteifigkeit und die Abstimmung von Bogen- und Pfeilparametern.
Zaniewski, I. (2009). Modeling of the Archery Bow and Arrow Vibrations. Shock and Vibration, 16, 513134. Die Arbeit modelliert Biegebewegungen des Bogens-und-Pfeilsystems und untersucht den Zusammenhang zwischen Beschleunigung und Eigenfrequenzen.
Okawa, K., Komori, Y., Miyazaki, T., Taguchi, S., & Sugiura, H. (2013). Free Flight and Wind Tunnel Measurements of the Drag Exerted on an Archery Arrow. Procedia Engineering, 60, 67–72. Die Studie untersucht experimentell den Luftwiderstand von Pfeilen und den Einfluss der Pfeiloszillation auf die Strömung.
Miyazaki, T. (2015). Frontiers of Fluid Dynamics of an Archery Arrow. Proceedings of the Mechanical Engineering Congress, Japan. Die Arbeit behandelt aerodynamische Kräfte, Lift, Pitching Moment und den Übergang zwischen laminarer und turbulenter Strömung bei Bogenschießpfeilen.
Kooi, B. W. (1991). On the mechanics of the modern working-recurve bow. Computational Mechanics, 8, 291–304.
Kooi, B. W. (1981). On the mechanics of the bow and arrow. Journal of Engineering Mathematics, 15, 119–145.
