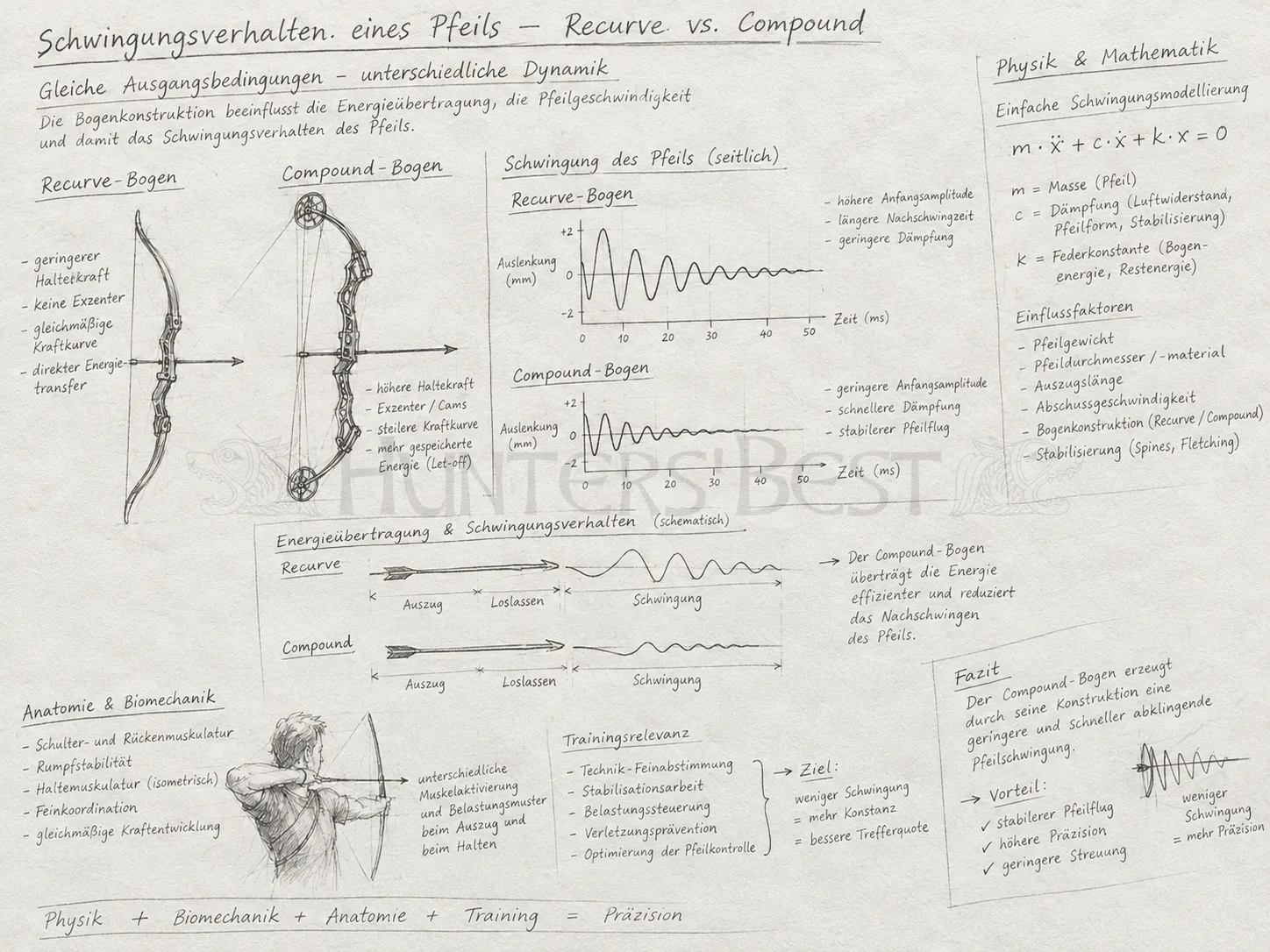

Einleitung
Die Bewegung eines Pfeils beim Abschuss ist ein kurzzeitiger, hochdynamischer Vorgang, bei dem mehrere elastische und bewegte Systeme miteinander gekoppelt sind. Der Bogen speichert potentielle elastische Energie, die Sehne überträgt diese Energie auf den Pfeil, der Pfeilschaft wird dabei beschleunigt und gleichzeitig elastisch verformt. Der Pfeil verlässt den Bogen folglich nicht als starrer Körper, sondern als schwingungsfähiger elastischer Balken mit zeitabhängigen Randbedingungen.
Diese Betrachtung gewinnt beim Vergleich von Recurve- und Compound-Bögen besondere Bedeutung. Beide Bogentypen übertragen Energie auf den Pfeil, unterscheiden sich jedoch fundamental hinsichtlich ihrer Kraft-Zugweg-Kennlinie, der Wurfarmkinematik, der Bewegung des Nockpunkts und der Art der Sehnenfreigabe. Beim Recurvebogen wird die Sehne typischerweise unmittelbar mit den Fingern gehalten und freigegeben. Beim Compoundbogen erfolgt die Freigabe über ein mechanisches Release-System, während das Cam-System gleichzeitig eine nichtlineare mechanische Übersetzung erzeugt. Die wissenschaftliche Modellierung zeigt entsprechend, dass das Pfeilverhalten eines Compoundbogens signifikant von jenem eines Recurvebogens abweicht.
Der entscheidende Punkt ist deshalb nicht die isolierte Frage, welcher Pfeil „mehr“ oder „weniger“ schwingt. Entscheidend ist, welcher Kraftimpuls auf den Pfeil wirkt, wie sich dieser Impuls zeitlich verändert und unter welchen Randbedingungen der elastische Pfeilschaft darauf reagiert.
Damit wird die Pfeilschwingung zu einem klassischen Problem der technischen Mechanik: Ein elastisches System mit eigenen Eigenfrequenzen wird durch einen zeitabhängigen äußeren Impuls angeregt. Die Unterschiede zwischen Recurve und Compound entstehen daher primär aus unterschiedlichen Anregungs- und Randbedingungen.
Der Pfeil als elastischer Balken
Für eine erste mathematische Beschreibung kann der Pfeilschaft als Euler-Bernoulli-Balken betrachtet werden. Seine laterale Auslenkung sei durch
gegeben. Für einen idealisierten, homogenen Balken lautet die freie Schwingungsgleichung näherungsweise
Dabei bezeichnet E den Elastizitätsmodul des Materials, I das Flächenträgheitsmoment des Querschnitts, rho die Materialdichte und A die Querschnittsfläche.
Die zentrale Größe
ist die Biegesteifigkeit des Pfeils. Sie bestimmt zusammen mit der Masseverteilung maßgeblich dessen Eigenfrequenzen und damit seine dynamische Antwort.
Für einen realen Pfeil ist diese Darstellung allerdings bereits eine Vereinfachung. Schäfte können konisch oder unterschiedlich stark verjüngt sein, besitzen Nock, Insert, Spitze und Befiederung und weisen deshalb eine nichttriviale Masse- und Steifigkeitsverteilung auf. Eine realistischere Beschreibung verwendet daher ortsabhängige Größen:
Damit wird sichtbar, weshalb der statische Spine eines Pfeils nur einen Teil der Realität beschreibt. Er charakterisiert im Wesentlichen eine Steifigkeitseigenschaft, nicht jedoch die vollständige dynamische Reaktion des Pfeils.
Kooi und Sparenberg modellierten den Pfeil entsprechend als schwingenden Balken mit zeitabhängigen Randbedingungen. Besonders relevant ist dabei, dass der Kontakt zwischen Pfeil und Bogen nicht konstant bleibt. Der Pfeil bewegt sich während des Abschusses relativ zum Bogen, sodass aus einem scheinbar einfachen Balkenproblem ein Moving-Boundary-Problem entsteht.
Eigenfrequenz und Eigenformen
Die Eigenfrequenz eines idealisierten Balkens lässt sich vereinfacht über
beschreiben.
Die Gleichung zeigt unmittelbar einen entscheidenden Zusammenhang: Eine höhere Biegesteifigkeit erhöht die Eigenfrequenz, während größere Masse und größere Länge sie reduzieren.
Für die Trainings- und Materialpraxis bedeutet dies, dass zwei Pfeile mit identischem äußerem Erscheinungsbild dynamisch nicht zwangsläufig identisch reagieren. Bereits Änderungen der Spitzenmasse, der Schaftlänge oder der Massenverteilung verändern die Eigenfrequenzen und damit die zeitliche Antwort auf den Abschussimpuls.
Noch wichtiger ist jedoch die Unterscheidung zwischen Eigenfrequenz und erzwungener Schwingung. Die Eigenfrequenz beschreibt, wie das System von sich aus schwingen würde. Während des Abschusses wird der Pfeil jedoch durch eine zeitabhängige Kraft angeregt:
Das tatsächliche Schwingungsverhalten ergibt sich somit aus der Überlagerung der Eigenmoden mit der zeitlichen Charakteristik der Anregung.
Damit wird auch der Begriff des dynamischen Spine verständlicher. Ein Pfeil ist nicht deshalb dynamisch „passend“, weil er einen bestimmten statischen Steifigkeitswert besitzt. Er ist dann passend, wenn seine mechanische Antwort auf die tatsächliche Anregung des jeweiligen Bogens reproduzierbar und funktional stabil ist.
Der Kraft-Zugweg-Verlauf als primäre Eingangsgröße
Die Energieübertragung vom Bogen auf den Pfeil beginnt bereits beim Auszug. Der Kraft-Zugweg-Verlauf
beschreibt, welche Zugkraft bei einer bestimmten Auszugslänge erforderlich ist.
Die gespeicherte potentielle Energie ergibt sich idealisiert aus
Damit ist nicht allein die maximale Zugkraft entscheidend. Zwei Bögen können denselben Spitzenwert besitzen, aber aufgrund unterschiedlicher Kraft-Zugweg-Kurven unterschiedliche Energiemengen speichern.
Bereits in der früheren Betrachtung der Zugkraftkurve wurde deshalb zwischen der Kraft selbst und ihren Ableitungen unterschieden:
beschreibt die absolute Kraft,
die lokale Änderung der Kraft und
die Veränderung dieser Änderungsrate.
Mechanisch lässt sich F'(x) als differentielle beziehungsweise lokale Steifigkeit des Gesamtsystems interpretieren. Beim Compoundbogen wird diese Größe durch die Cam-Kinematik gezielt verändert. Die Cam wirkt damit nicht lediglich als Kraftreduzierer, sondern als nichtlineares Übersetzungselement innerhalb der Energieübertragungskette.
Recurvebogen: nahezu direkte elastische Kraftübertragung
Beim Recurvebogen ist die Kraft-Zugweg-Kennlinie durch die Geometrie der Wurfarme und deren elastische Verformung bestimmt. Die gespeicherte Energie befindet sich überwiegend in den elastisch deformierten Wurfarmen und wird nach der Freigabe über die Sehne auf den Pfeil übertragen.
Entscheidend ist nun die zeitliche Änderung dieser Kraft. Vereinfacht gilt für den Pfeil
wobei m_a die Pfeilmasse und F_s(t) die auf den Pfeil wirkende Sehnenkraft bezeichnet.
Die Beschleunigung ist somit unmittelbar von der zeitabhängigen Kraft abhängig:
Da F_s(t) während des Abschusses stark variiert, ist die Beschleunigung ebenfalls nicht konstant. Der Pfeil erfährt einen kurzen, intensiven Kraftimpuls.
Beim Fingerablass kommt eine zusätzliche Komponente hinzu. Die Sehne bewegt sich nicht unter idealisierten Bedingungen frei nach vorne, sondern interagiert mit den Fingern. Dadurch entstehen laterale Abweichungen der Sehnenbewegung. Gleichzeitig steht der Pfeil in Kontakt mit der Pfeilauflage beziehungsweise dem Button.
Die Folge ist eine gekoppelte seitliche Bewegung des Pfeils. Kooi und Sparenberg zeigen in ihrem Modell, dass die laterale Schwingung wesentlich durch die beiden Kontaktpunkte – Sehne und Bogenauflage beziehungsweise Griffbereich – bestimmt wird. Der Kontakt mit dem Bogen stellt dabei eine zeitabhängige Randbedingung dar.
Genau hier entsteht der mechanische Kern des Archer’s Paradox.
Archer's Paradox als dynamisches Randwertproblem
Das Archer’s Paradox ist kein mystisches Ausweichen des Pfeils, sondern eine Konsequenz der Elastizität und Geometrie des Systems.
Der Pfeil liegt beim Recurvebogen nicht einfach frei neben dem Bogen. Während seiner Beschleunigung muss er sich relativ zum Griff beziehungsweise zur Auflage bewegen. Dadurch wird der Pfeilschaft seitlich deformiert.
Mathematisch bedeutet dies, dass die Randbedingungen des Balkens zeitabhängig sind:
kann beispielsweise eine sich verändernde Position des Kontaktpunkts repräsentieren.
Damit verändert sich das Problem fundamental gegenüber einem einfachen Balken mit festen Enden. Die Schwingung wird nicht nur durch eine Kraft angeregt; gleichzeitig verändert sich die Geometrie des Kontaktproblems.
Kooi konnte zeigen, dass die numerisch modellierte Pfeilbewegung mit experimentellen Beobachtungen übereinstimmt und dass der Pfeil den Kontakt zur Druckfeder beziehungsweise Auflage bereits vor dem Verlassen der Sehne verlieren kann.
Die praktische Konsequenz ist erheblich: Der Pfeil muss während des Abschusses nicht „gerade gehalten“ werden. Seine kontrollierte elastische Auslenkung ist vielmehr Bestandteil einer funktionierenden Energieübertragung.
Compoundbogen: Cam-Kinematik als nichtlineares Übersetzungssystem
Beim Compoundbogen verändert sich die Mechanik grundlegend. Die Cams erzeugen eine variable mechanische Übersetzung zwischen Auszug des Schützen und Bewegung der Wurfarme beziehungsweise Sehne.
Der Kraftverlauf kann weiterhin als
beschrieben werden, besitzt aber eine wesentlich komplexere Form. Der charakteristische Verlauf mit hohem Kraftmaximum und anschließender Kraftreduktion im Vollauszug wird als Let-off bezeichnet.
Mechanisch entscheidend ist nicht nur die Reduktion der Haltekraft, sondern die Veränderung der Ableitungen:
und
Die Cam-Geometrie bestimmt damit nicht nur, wie viel Kraft erforderlich ist, sondern auch, wie schnell sich diese Kraft über den Auszug verändert.
Während der Rückbewegung des Systems wird diese Kinematik in eine zeitabhängige Bewegung der Sehne und insbesondere des Nockpunkts übersetzt. Der Pfeil wird daher durch eine andere Anregungsfunktion
belastet als beim Recurvebogen:
Das ist die mathematisch entscheidende Aussage des Vergleichs.
Die beiden Bögen können denselben Pfeil mit ähnlicher kinetischer Endenergie beschleunigen und dennoch unterschiedliche Schwingungsverläufe erzeugen, weil nicht nur die übertragene Gesamtenergie, sondern die zeitliche Form der Energieübertragung relevant ist.
Nockpunktbewegung als zentrale Eingangsgröße
Bei einem Compoundbogen kommt eine weitere Variable hinzu: die Bewegung des Nockpunkts.
Der Nockpunkt kann während des Abschusses sowohl vertikale als auch horizontale Bewegungen ausführen. Park zeigte in seiner Analyse, dass diese Bewegungen einen erheblichen Einfluss auf das Verhalten des Pfeils besitzen. Dies gilt sowohl für die vertikale als auch für die horizontale Ebene.
Damit lässt sich das System als gekoppeltes Problem darstellen:
Dabei repräsentiert q einen Vektor der relevanten Freiheitsgrade, beispielsweise Pfeilverformung, Nockpunktbewegung und Rotationskomponenten.
Die Matrix M beschreibt die Massenverteilung, C Dämpfungseffekte und K die effektive Steifigkeitsstruktur. Die rechte Seite beschreibt die zeitabhängige Anregung.
Der wesentliche Unterschied zwischen Recurve und Compound besteht damit darin, dass sich insbesondere F(t) und die Randbedingungen unterscheiden.
Release-System und menschliche Einflussgröße
Beim Recurvebogen ist der Fingerablass ein unmittelbarer Bestandteil der mechanischen Randbedingung. Beim Compoundbogen wird diese Funktion durch ein Release-System verändert.
Damit wird jedoch nicht automatisch jede menschliche Einflussgröße eliminiert. Vielmehr verschiebt sich der dominante Fehlermechanismus.
Eine seitliche Bewegung der Finger kann beim Recurve direkt auf die Sehne übertragen werden. Beim Compound kann dagegen beispielsweise eine Rotation des Bogens während der Auslösung die räumliche Position und Bewegung des Nockpunkts beeinflussen.
Park untersuchte genau diesen Zusammenhang und zeigte, dass eine seitliche Verdrehung des Compoundbogens einen erheblichen Einfluss auf das horizontale Pfeilverhalten und die resultierende Pfeilbahn haben kann.
Damit wird ein wichtiges trainingswissenschaftliches Prinzip sichtbar: Mechanische Präzision entsteht nicht allein durch hohe Kraft, sondern durch die Reproduzierbarkeit der Randbedingungen.
Ein Schütze muss daher nicht primär versuchen, jede Bewegung absolut zu eliminieren. Entscheidend ist, die für das System relevanten Freiheitsgrade unter Kontrolle zu halten.
Warum „weicher“ oder „härter“ nicht automatisch besser bedeutet
Ein häufiger Fehler in der praktischen Pfeilabstimmung besteht darin, den Spine als eindimensionalen Qualitätsparameter zu behandeln. Ein härterer Pfeil ist nicht automatisch präziser, ebenso wenig ist ein weicherer Pfeil grundsätzlich ungeeignet.
Die mechanische Frage lautet vielmehr:
Passt die zeitliche Anregung des Bogens ungünstig zur dynamischen Antwort des Pfeils, kann eine größere Schwingungsamplitude entstehen. Die Schwingung ist dabei nicht nur von der Steifigkeit abhängig, sondern von der Phasenbeziehung zwischen Anregung und Eigenbewegung.
Dies erklärt auch, weshalb statische Tabellenwerte nur Näherungen darstellen. Ein Spine-Wert kann einen sinnvollen Ausgangspunkt für die Pfeilauswahl liefern, ersetzt jedoch keine dynamische Abstimmung.
Besonders bei Compoundbögen muss zusätzlich berücksichtigt werden, dass verschiedene Cam-Systeme trotz ähnlicher nomineller Zuggewichte unterschiedliche Nockpunktbewegungen und Kraft-Zeit-Verläufe erzeugen können. Der gleiche Pfeil kann deshalb in zwei nominell ähnlichen Compound-Systemen unterschiedlich reagieren.
Schwingung nach dem Verlassen des Bogens
Mit dem Verlassen der Sehne endet die Pfeildynamik nicht. Der Pfeil besitzt zu diesem Zeitpunkt noch elastische Energie und kann weiterhin schwingen.
Seine Bewegung kann als gedämpfte Schwingung betrachtet werden:
wobei A_0 die Anfangsamplitude, zeta das Dämpfungsverhältnis und omega_d die gedämpfte Kreisfrequenz darstellen.
Die Befiederung beeinflusst dabei die aerodynamische Stabilisierung. Park zeigte für den freien Flug, dass ein Pfeil longitudinal um seinen Schwerpunkt schwingen kann und gleichzeitig laterale Geschwindigkeits- und Positionskomponenten entwickelt. Die Dämpfung wird dabei wesentlich durch die Befiederung beeinflusst; bei typischen Befiederungsgrößen kann die Schwingung zunächst unterdämpft sein.
Das bedeutet: Ein Pfeil kann beim Verlassen des Bogens noch deutlich schwingen und trotzdem während des Fluges zunehmend stabilisiert werden.
Für die Präzision ist deshalb nicht die momentane Schwingungsamplitude allein entscheidend. Relevant ist vielmehr, ob die Anfangsbedingungen von Schuss zu Schuss reproduzierbar sind.
Trainingswissenschaftliche Konsequenz: Technik als Kontrolle eines dynamischen Systems
Aus der mechanischen Betrachtung folgt eine direkte Verbindung zur Trainingslehre. Der Schütze trainiert nicht lediglich eine Bewegungsform, sondern die Kontrolle eines dynamischen Systems.
Beim Recurvebogen besitzt die reproduzierbare Finger-Sehnen-Interaktion eine hohe Bedeutung. Schulterblattposition, Unterarmorientierung, Handgelenksstabilität, Ankerpunkt und Ablass beeinflussen gemeinsam die Randbedingungen des Pfeils.
Beim Compoundbogen verschiebt sich der Schwerpunkt auf die Stabilisierung des Bogens, die Kontrolle des Release-Prozesses und die Fähigkeit, während der Auslösung eine reproduzierbare räumliche Orientierung des Systems zu erhalten.
Damit lässt sich die technische Leistung als Kette beschreiben:
neuromuskuläre Kontrolle → Bogenbewegung → Sehnenbewegung → Pfeilanregung → Pfeilschwingung → Flugbahn
Jede Instabilität am Anfang der Kette kann sich am Ende als Trefferabweichung manifestieren.
Die Konsequenz für das Training lautet daher nicht, den Pfeil mechanisch „ruhig“ zu machen. Trainiert werden muss vielmehr die Reproduzierbarkeit derjenigen Bewegungsparameter, welche die Pfeildynamik bestimmen.
Kritische Bewertung des mathematischen Modells
Die dargestellten Gleichungen besitzen einen hohen Erklärungswert, dürfen aber nicht mit einer vollständigen Beschreibung der Realität verwechselt werden.
Das Euler-Bernoulli-Modell vernachlässigt unter anderem komplexe Schubverformungen, Materialinhomogenitäten und dreidimensionale Effekte. Ebenso sind reale Pfeile keine perfekten Balken mit konstanten Querschnittseigenschaften. Nock, Insert, Spitze und Befiederung verändern die Masseverteilung.
Auch der Bogen selbst ist kein ideales Feder-Masse-System. Wurfarme, Sehne, Cams, Exzenter, Kabel und Griff bilden ein gekoppeltes Mehrkörpersystem. Hinzu kommt der Mensch als zeitlich variabler Eingang.
Damit wäre eine vollständige Beschreibung eher als
zu formulieren.
Diese Komplexität ist jedoch kein Argument gegen mathematische Modelle. Im Gegenteil: Modelle machen sichtbar, welche Parameter überhaupt relevant sind. Kooi und Park zeigen gerade durch ihre dynamischen Modelle, dass Pfeilbewegung nicht allein über statische Materialwerte erklärt werden kann.
Hunters'Best Interpretation
Der fundamentale Unterschied zwischen dem Schwingungsverhalten eines Pfeils beim Recurve- und Compoundbogen liegt nicht primär in der Existenz der Schwingung, sondern in deren Anregungsmechanismus und den zeitabhängigen Randbedingungen.
Beim Recurvebogen wird die Pfeilbewegung wesentlich durch die direkte Finger-Sehnen-Interaktion, den Kontakt mit der Pfeilauflage und die daraus resultierende laterale Deformation geprägt. Der Archer’s Paradox ist deshalb eine unmittelbare Folge der gekoppelten elastischen Bewegung des Pfeils innerhalb dieser Randbedingungen.
Beim Compoundbogen wird die Situation durch die Cam-Kinematik und das mechanische Release verändert. Die nichtlineare Kraftübersetzung des Camsystems verändert den Kraft-Zugweg-Verlauf und damit die zeitliche Energieübertragung. Gleichzeitig besitzt die Nockpunktbewegung eine zentrale Bedeutung für die vertikale und horizontale Pfeildynamik.
Mathematisch lässt sich der Unterschied auf einen entscheidenden Gedanken reduzieren:
Nicht nur die übertragene Energie, sondern deren zeitliche Übertragungsform bestimmt die Pfeilreaktion
Der gleiche Pfeil kann deshalb bei gleicher nomineller Endenergie unterschiedliche Schwingungszustände entwickeln, wenn sich Kraft-Zeit-Verlauf, Nockpunktbewegung, Release und Kontaktbedingungen verändern.
Gute Technik ist somit die Fähigkeit, die relevanten Freiheitsgrade des Mensch–Bogen–Sehne–Pfeil-Systems so zu stabilisieren, dass die mechanische Antwort des Pfeils von Schuss zu Schuss reproduzierbar bleibt.
Damit wird die Pfeilschwingung vom vermeintlichen „Fehler“ zu einer diagnostischen Größe: Sie zeigt, wie gut Energieübertragung, Materialabstimmung, Bogenkinematik und neuromuskuläre Kontrolle tatsächlich miteinander harmonieren.
Für die Trainingslehre folgt daraus ein erweitertes Verständnis von Technik.
Der Schütze kontrolliert nicht lediglich seine Körperhaltung, sondern die Anfangsbedingungen eines gekoppelten mechanischen Systems.
Quellenliste
Kooi, B. W., & Sparenberg, J. A. (1997). On the mechanics of the arrow: Archer’s Paradox. Journal of Engineering Mathematics, 31, 285–303.
Kooi, B. W. (1998). Bow-arrow interaction in archery. Journal of Sports Sciences, 16(8), 721–731. DOI: 10.1080/026404198366353.
Park, J. L. (2011). The Behaviour of An Arrow Shot from a Compound Archery Bow. Proceedings of the Institution of Mechanical Engineers, Part P: Journal of Sports Engineering and Technology, 225(1), 8–21. DOI: 10.1177/17543371JSET82.
Park, J. L. (2011). Arrow behaviour in free flight. Proceedings of the Institution of Mechanical Engineers, Part P: Journal of Sports Engineering and Technology, 225(4), 241–252. DOI: 10.1177/1754337111398542.
Pekalski, R. (1990). Experimental and theoretical research in archery. Journal of Sports Sciences, 8(3), 259–279.
