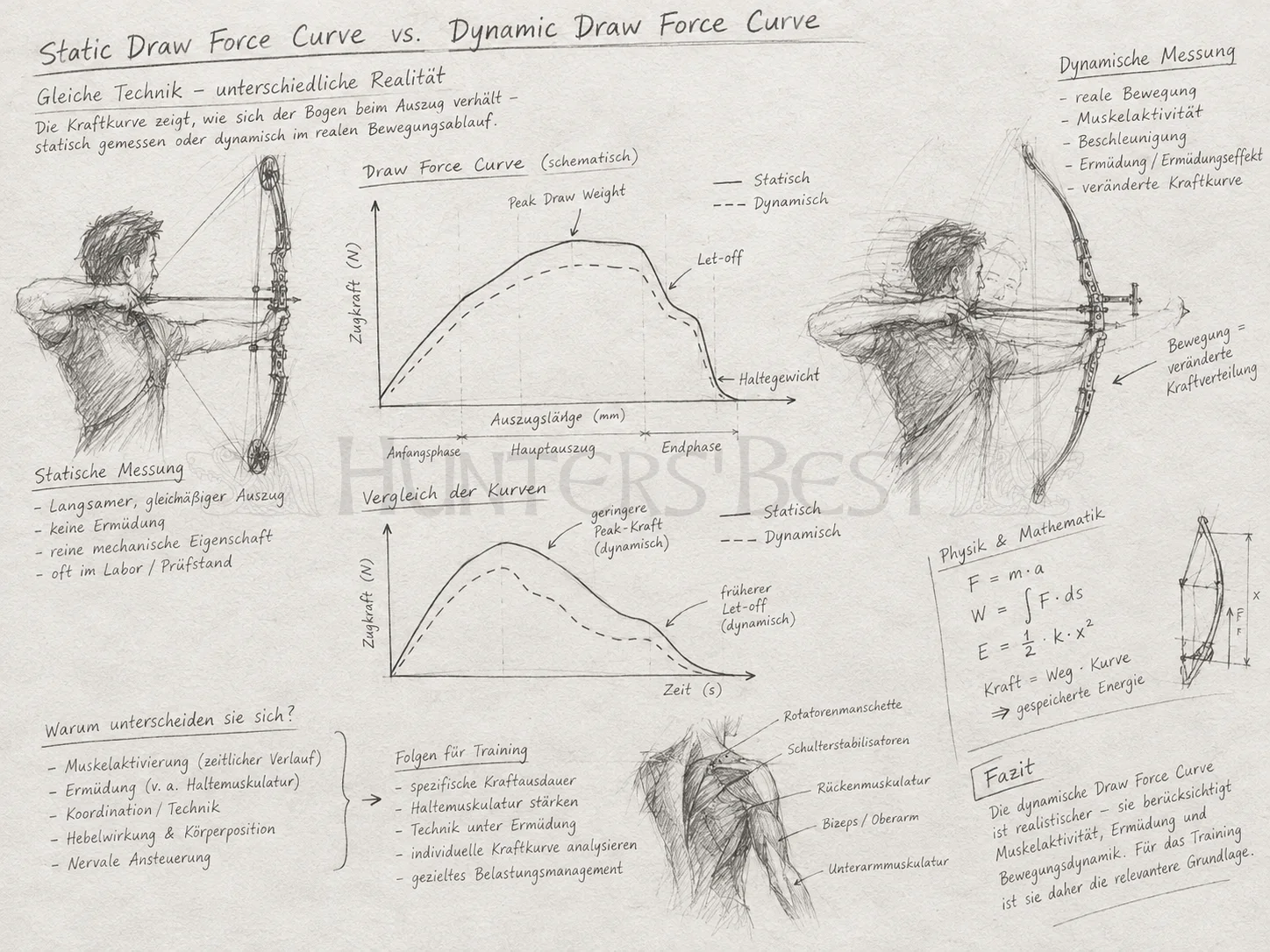

Einleitung
Die Kraft-Zugweg-Kurve eines Bogens gehört zu den wichtigsten Kenngrößen für die technische Beschreibung seiner mechanischen Eigenschaften. Sie zeigt, welche Kraft erforderlich ist, um die Sehne von der Standhöhe bis zu einer bestimmten Auszugslänge zu bewegen. In der Praxis wird diese Kurve häufig unmittelbar mit der Leistungsfähigkeit eines Bogens gleichgesetzt. Genau an diesem Punkt beginnt jedoch ein grundlegendes Verständnisproblem: Die beim langsamen Ausziehen gemessene Kraftkurve beschreibt nicht unmittelbar die Kraft, die während des Abschusses tatsächlich auf den Pfeil wirkt.
Zwischen der statischen Kraft-Zugweg-Kurve, der Static Draw Force Curve, und der dynamischen Kraft-Zugweg-Kurve, der Dynamic Draw Force Curve, besteht deshalb ein fundamentaler Unterschied. Die statische Kurve beschreibt primär einen quasi-statischen Zustand des Systems. Die dynamische Kurve beschreibt dagegen die effektive Kraft, die während des Power Stroke unter realen Beschleunigungsbedingungen für die Übertragung von Energie auf den Pfeil verfügbar ist.
Diese Differenz ist für die technische Analyse von Recurve- und Compound-Bögen von zentraler Bedeutung. Die Fläche unter der statischen Kurve kann die gespeicherte elastische Energie charakterisieren. Die Fläche unter der dynamischen Kurve steht dagegen in enger Beziehung zur kinetischen Energie, die tatsächlich auf den Pfeil übertragen wird. Kooi und Sparenberg zeigen genau diese Unterscheidung in ihrer mathematischen Modellierung der Bogen-Pfeil-Interaktion. Für einen modernen Recurvebogen unterscheiden sie explizit zwischen der statischen Force-Draw-Kurve (F) und der dynamischen Force-Draw-Kurve (E).
Die zentrale Erkenntnis lautet daher:
Der Unterschied zwischen beiden Größen entsteht durch die Dynamik des gesamten Systems: Wurfarme, Sehne, Kabel, Cams, Pfeil und weitere bewegte Komponenten besitzen Masse und müssen während des Abschusses selbst beschleunigt werden. Damit wird die statische Kraftkurve zu einer notwendigen, aber nicht hinreichenden Beschreibung der tatsächlichen Bogenleistung.
Die static draw force curve
Die statische Kraft-Zugweg-Kurve beschreibt zunächst eine einfache mechanische Fragestellung:
Welche Kraft ist erforderlich, um den Bogen bei einer bestimmten Auszugslänge in eine bestimmte Position zu bringen?
Formal lässt sich die Beziehung als
darstellen.
Dabei bezeichnet x die Auszugslänge und F(x) die dafür erforderliche Zugkraft.
Die standardisierte Messung einer Force-Draw-Kurve erfolgt durch die Bestimmung der Kraftwerte über verschiedene Auszugslängen und deren Darstellung als Funktion des Draw Length. ASTM F1832 beschreibt genau dieses Verfahren und definiert die Fläche unter der Kraft-Zugweg-Kurve als Maß für die gespeicherte Energie der elastischen Wurfarme.
Die gespeicherte potentielle Energie lässt sich somit schreiben als
Graphisch entspricht diese Energie der Fläche unter der Kurve.
Das ist mechanisch unmittelbar verständlich: Kraft mal Weg entspricht Arbeit. Wird beispielsweise über einen bestimmten Auszugsbereich eine hohe Kraft aufrechterhalten, steigt die Fläche unter der Kurve und damit die gespeicherte Energie.
Wichtig ist jedoch eine implizite Annahme: Die statische Messung betrachtet den Bogen im Wesentlichen als Gleichgewichtssystem. Die Geschwindigkeit des Ausziehens spielt für die idealisierte Kraftkurve keine dominante Rolle. Genau diese Annahme verschwindet beim tatsächlichen Abschuss.
Warum die statische Kurve den Abschuss nicht vollständig beschreibt
Beim Abschuss bewegt sich das System nicht quasistatisch. Innerhalb weniger Millisekunden werden Sehne, Wurfarme und Pfeil beschleunigt.
Damit entsteht ein fundamentaler Unterschied zwischen zwei Situationen.
Beim Messen der statischen Kurve fragt man:
Während des Abschusses lautet die mechanische Frage dagegen:
Diese beiden Kräfte müssen nicht identisch sein.
Der Grund ist die Trägheit der bewegten Komponenten. Ein Teil der verfügbaren Energie wird zunächst beziehungsweise gleichzeitig in kinetische Energie der Wurfarme und der Sehne überführt. Die Masse dieser Komponenten ist deshalb kein nebensächlicher Parameter. Sie ist Teil des Energiehaushalts des Systems.
Kooi beschreibt diesen Unterschied ausdrücklich: Die dynamische Kraftkurve entsteht aus der nichtlinearen Beschleunigungskraft, die während des Abschusses auf den Pfeil wirkt. Die dynamische Kurve ist deshalb nicht einfach eine Kopie der statischen Kurve.
Die dynamic draw force curve
Die dynamic draw force curve kann vereinfacht als effektive Kraft verstanden werden, die während des Power Stroke auf den Pfeil wirkt.
Man kann sie konzeptionell als
darstellen.
Der Buchstabe E bezeichnet hierbei nicht die Energie selbst, sondern die dynamische Kraftfunktion in der von Kooi verwendeten Modellierung. Diese Unterscheidung ist wichtig, weil eine Kurve E(x) weiterhin die Dimension einer Kraft besitzt, während die Fläche unter dieser Kurve Energie ergibt.
Es gilt daher:
Diese Fläche repräsentiert idealisiert die kinetische Energie, die während der Beschleunigungsphase auf den Pfeil übertragen wird. Über
besteht unmittelbar eine Verbindung zur Pfeilgeschwindigkeit v_a.
Damit entsteht eine wichtige Kausalkette:
Die statische Kurve beschreibt also die energetische Ausgangslage. Die dynamische Kurve beschreibt, wie sich diese Ausgangslage unter realen Beschleunigungsbedingungen in eine tatsächliche Pfeilbeschleunigung übersetzt.
Der entscheidende Unterschied: Energie ist nicht gleich Pfeilenergie
Der häufigste konzeptionelle Fehler besteht darin, die Fläche unter der Static Draw Force Curve unmittelbar als Pfeilenergie zu interpretieren.
Das ist physikalisch nicht korrekt.
Die statische Fläche beschreibt zunächst die Arbeit, die der Schütze beim Spannen des Bogens in das System einbringt und die als elastische Energie gespeichert wird:
Beim Abschuss wird diese Energie auf mehrere Speicher- und Verlustmechanismen verteilt:
Die genaue Bilanz ist komplexer, da kinetische Energien während des Power Stroke zeitabhängig zwischen den Komponenten ausgetauscht werden. Die Gleichung ist daher als energetisches Ordnungsmodell und nicht als vollständige Differentialgleichung zu verstehen.
Ein Teil der Energie beschleunigt die Wurfarme, ein weiterer Teil die Sehne und weitere bewegte Komponenten. Hinzu kommen Materialdämpfung, Reibung, Luftwiderstand und Schwingungen.
Damit wird verständlich, weshalb zwei Bögen mit vergleichbarer statischer gespeicherter Energie unterschiedliche Pfeilgeschwindigkeiten erzeugen können.
Der Begriff der Effizienz
Die Verbindung zwischen statischer und dynamischer Betrachtung lässt sich über den Wirkungsgrad ausdrücken:
Damit gilt:
Diese Darstellung ist allerdings bewusst vereinfacht. Der Wirkungsgrad ist keine konstante Materialeigenschaft des Bogens, sondern das Ergebnis eines komplexen Systems aus Bogenmasse, Sehnenmasse, Pfeilmasse, Geometrie, Auszugslänge und dynamischer Kopplung.
Kooi und Sparenberg kritisierten beziehungsweise erweiterten frühere vereinfachte Modelle gerade deshalb. Pekalski hatte die dynamische Kraftkurve eines idealisierten Systems unter anderem über einen Wirkungsgradfaktor aus der statischen Kurve abgeleitet. Das modernere Modell berücksichtigt dagegen die tatsächliche Dynamik von Bogen und Pfeil wesentlich detaillierter.
Die entscheidende Konsequenz lautet:
Eine solche Beziehung kann als Näherungsmodell nützlich sein, darf aber nicht mit einer vollständigen dynamischen Beschreibung verwechselt werden.
Recurvebogen: Differenz zwischen statischer und dynamischer Kurve
Beim Recurvebogen ist die Differenz zwischen statischer und dynamischer Kurve besonders anschaulich.
Die statische Kurve beschreibt die Kraft, die notwendig ist, um den Bogen auszuziehen. Beim Abschuss bewegen sich jedoch die elastischen Wurfarme mit hoher Geschwindigkeit in Richtung ihrer Ausgangsposition zurück. Ein Teil ihrer Masse muss dabei beschleunigt werden.
Die dynamische Kraft, die tatsächlich auf den Pfeil wirkt, ergibt sich daher nicht ausschließlich aus der statischen Rückstellkraft.
Vereinfacht kann man schreiben:
Dabei repräsentiert F_inertia den Anteil der mechanischen Leistung, der für die Beschleunigung bewegter Bogenkomponenten erforderlich ist.
Kooi zeigt für einen modernen Working-Recurve-Bogen eine deutlich unterschiedliche statische und dynamische Force-Draw-Kurve. Die dynamische Kurve besitzt einen eigenen Verlauf und kann nicht einfach durch eine geometrische Transformation der statischen Kurve gewonnen werden.
Dies erklärt einen scheinbaren Widerspruch: Ein Bogen kann am Vollauszug eine hohe statische Zugkraft aufweisen und trotzdem nicht proportional dazu eine ebenso hohe dynamische Pfeilbeschleunigung erzeugen.
Compoundbogen: Warum die Differenz noch interessanter wird
Beim Compoundbogen wird die Problematik komplexer, weil die statische Force-Draw-Kurve selbst bereits stark nichtlinear ist.
Der typische Verlauf besteht aus einem schnellen Kraftanstieg, einem hohen Kraftbereich und anschließendem deutlichem Kraftabfall durch das Cam-System. Moderne Compoundbögen besitzen dadurch einen charakteristischen Let-off. Park beschreibt diese typische Kraft-Zugweg-Charakteristik als wesentliches Merkmal des Compoundbogens.
Die statische Kurve kann beispielsweise schematisch als
beschrieben werden.
Diese Darstellung ist jedoch nur eine qualitative Beschreibung. Die tatsächliche Kurve hängt stark von Cam-Geometrie, Modulsystem, Wurfarmkonfiguration und mechanischer Auslegung ab.
Für die dynamische Betrachtung reicht die statische Kurve jedoch wiederum nicht aus. Die Cams bewegen sich, die Kabel werden beschleunigt, die Wurfarme deformieren sich dynamisch und der Nockpunkt besitzt eine zeitabhängige Bahn.
Damit wird
Formel 17
zu einer notwendigen Eingangsinformation für das Systemmodell, aber nicht zur vollständigen Lösung.
Cam-Kinematik und dynamische Kraftübertragung
Der entscheidende Vorteil des Compoundbogens besteht darin, dass die Cam-Geometrie die Kraft-Weg-Beziehung gezielt formen kann.
Aus mechanischer Sicht fungiert die Cam als nichtlineares Übersetzungselement.
Die lokale mechanische Übersetzung kann vereinfacht über das Verhältnis von Kraft und Wegänderung betrachtet werden:
für ein ideal verlustfreies System.
Da die Cam-Geometrie während des Auszugs ihre effektiven Hebelarme verändert, verändert sich auch die Kraftübertragung.
Dadurch kann ein Compoundbogen bei relativ geringer Haltekraft im Vollauszug dennoch eine große Menge elastischer Energie gespeichert haben. ASTM weist ausdrücklich darauf hin, dass Compoundbögen durch ihre sekundären Kontrollsysteme mit Cams, Hebeln und Kabeln eine große Variabilität der Force-Draw-Charakteristik einschließlich Let-off ermöglichen.
Die entscheidende Erkenntnis ist wiederum:
Let-off reduziert primär die Haltekraft; es bedeutet nicht, dass die gespeicherte Energie im gleichen Verhältnis reduziert wird.
static draw force curve als geometrisches Abbild – dynamic curve als Bewegungsproblem
Die beiden Kurven repräsentieren daher zwei unterschiedliche Betrachtungsebenen.
Die statische Kurve ist primär ein Zustandsdiagramm:
Die dynamische Kurve ist dagegen Teil eines Bewegungsproblems:
Hier treten Geschwindigkeit, Beschleunigung und die Zustände anderer Systemkomponenten hinzu.
Diese Erweiterung ist entscheidend.
Ein reales Bogensystem besitzt beispielsweise:
Das System besitzt damit mehrere gekoppelte Freiheitsgrade.
Die allgemeine Bewegungsgleichung kann als
formuliert werden.
Die Static Draw Force Curve ist eine Projektion dieses komplexen Systems auf einen einzelnen Parameter: die Auszugslänge.
Die Dynamic Draw Force Curve versucht dagegen, die tatsächlich während der Bewegung wirksame Kraft abzubilden.
Warum die Zeitdimension entscheidend ist
Ein weiterer fundamentaler Unterschied besteht darin, dass die statische Kurve keine Information darüber liefert, wie schnell das System einen bestimmten Punkt der Auszugslänge durchläuft.
Beim Abschuss wird jedoch gerade diese Information relevant.
Es gilt:
und
Die Kraft bestimmt wiederum die Beschleunigung:
Damit entsteht die Transformation
Erst wenn diese zeitliche Abhängigkeit bekannt ist, kann die tatsächliche Beschleunigungsdynamik des Pfeils vollständig untersucht werden.
Das erklärt, weshalb ein identischer Kraft-Zugweg-Verlauf nicht zwangsläufig identische dynamische Ergebnisse erzeugt, wenn sich die Masseverteilung oder die bewegten Komponenten unterscheiden.
Beziehung zur Pfeilschwingung
Die Unterscheidung zwischen statischer und dynamischer Kurve führt unmittelbar zur vorherigen Analyse der Pfeilschwingung.
Der Pfeil reagiert nicht auf die statische Kurve, sondern auf die zeitabhängige Kraftanregung während des Abschusses.
Vereinfacht gilt:
Parallel dazu entsteht eine laterale Biegeschwingung:
Damit ist die dynamische Kraftkurve eine direkte Eingangsgröße für die Pfeildynamik.
Eine Veränderung der Kraft-Zeit-Funktion verändert die Beschleunigung des Pfeils und damit seine elastische Reaktion.
Daraus folgt:
während
führt.
Diese Unterscheidung ist für die vorher diskutierte Pfeilschwingung besonders relevant. Denn die Eigenfrequenz des Pfeils kann unabhängig vom Bogen relativ konstant sein, während die Anregungsfunktion durch das Bogensystem verändert wird. Unterschiedliche Bögen können deshalb denselben Pfeil mit unterschiedlichen dynamischen Anfangsbedingungen beaufschlagen.
Trainingswissenschaftliche Bedeutung
Die Unterscheidung besitzt auch eine unmittelbare trainingswissenschaftliche Dimension.
Der Schütze erlebt subjektiv die statische Zugkraft. Er spürt, wie schwer der Bogen auszuziehen und im Vollauszug zu halten ist. Die tatsächliche Pfeilbeschleunigung lässt sich aus diesem subjektiven Kraftgefühl jedoch nicht zuverlässig ableiten.
Dies ist insbesondere beim Compoundbogen relevant. Durch das Let-off kann die Haltekraft im Vollauszug deutlich geringer sein als die maximale Zugkraft während des Auszugs. Daraus könnte fälschlicherweise geschlossen werden, dass ein solcher Bogen „weniger Energie“ besitze. Mechanisch ist das falsch.
Für das Training bedeutet dies eine klare Trennung zwischen muskulärer Anforderung und mechanischer Systemleistung.
Die statische Zugkraft beeinflusst die körperliche Belastung des Schützen. Die dynamische Kraftübertragung beeinflusst dagegen wesentlich die Beschleunigung des Pfeils.
Damit können zwei unterschiedliche Leistungsdimensionen formuliert werden:
und
Diese Gleichungen sind keine vollständigen physiologischen Modelle, verdeutlichen aber die grundsätzliche Trennung der beiden Betrachtungsebenen.
Praktische Konsequenzen für Bogenabstimmung und Training
In der Praxis sollte eine force-draw-curve deshalb niemals isoliert interpretiert werden.
Eine große Fläche unter der statischen Kurve ist zunächst ein Hinweis auf ein hohes Energiepotenzial. Sie garantiert jedoch weder eine hohe Pfeilgeschwindigkeit noch eine optimale Pfeildynamik.
Für die Systemabstimmung sind zusätzlich Pfeilmasse, Pfeillänge, Spitzenmasse, Schaftsteifigkeit, Sehnenmasse, bewegte Bogenmasse und reale Release-Bedingungen relevant.
Besonders wichtig ist dabei die Pfeilmasse. Eine Verringerung der Pfeilmasse kann theoretisch zu höherer Pfeilgeschwindigkeit führen, verändert aber gleichzeitig die Belastung des Bogens und die Dynamik der Energieübertragung. Ein Extremwert ist deshalb nicht automatisch optimal.
Für die Trainingspraxis bedeutet dies, dass ein Schütze nicht versuchen sollte, ausschließlich maximale Zugkraft oder maximale Pfeilgeschwindigkeit zu optimieren. Entscheidend ist die Kombination aus ausreichender mechanischer Effizienz, kontrollierbarer Belastung, reproduzierbarer Technik und stabiler Pfeildynamik.
Grenzen der static draw force curve
Die statische Kurve bleibt trotzdem unverzichtbar.
Sie ist reproduzierbar messbar, ermöglicht den Vergleich verschiedener Bögen und liefert eine direkte Grundlage für die Berechnung gespeicherter Energie. ASTM F1832 verwendet sie deshalb als standardisierte Kenngröße für die Charakterisierung von Bögen.
Ihre Grenze liegt nicht in ihrer Ungültigkeit, sondern in ihrer begrenzten Aussageebene.
Sie beantwortet:
Sie beantwortet jedoch nicht vollständig:
Für diese zweite Frage ist ein dynamisches Modell erforderlich.
Kooi entwickelte genau aus diesem Grund Modelle, die die bewegten Massen, die Verformung der Wurfarme und die zeitabhängige Interaktion mit dem Pfeil berücksichtigen. Seine Arbeiten zeigen, dass die mechanische Performance eines Bogens wesentlich durch die Verteilung von Masse und elastischer Energie innerhalb des Systems bestimmt wird.
Ein integriertes Modell
Die Beziehung zwischen beiden Kurven lässt sich schließlich als mehrstufiges Modell formulieren.
Der Schütze verrichtet Arbeit am Bogen:
Diese Arbeit wird im System gespeichert:
Beim Abschuss wird die gespeicherte Energie in kinetische Energie und Verluste transformiert:
Die auf den Pfeil wirkende dynamische Kraft ergibt sich aus dieser zeitabhängigen Energieübertragung:
Die Integration über den Bewegungsweg führt schließlich zur Pfeilenergie:
Damit entsteht die vollständige Kausalkette:
Diese Darstellung verbindet die Kraft-Zugweg-Analyse mit der zuvor behandelten Pfeilschwingung und der mechanischen Analyse des Compound-Cam-Systems.
Hunters'Best Interpretation
Der Unterschied zwischen static draw force curve und dynamic draw force curve ist kein nebensächliches Detail der Bogentechnik, sondern eine fundamentale Unterscheidung zwischen statischer Systemcharakterisierung und dynamischer Energieübertragung.
Die Static Draw Force Curve beschreibt die Kraft, die erforderlich ist, um den Bogen auf eine bestimmte Auszugslänge zu bringen. Die Fläche unter dieser Kurve liefert eine Näherung beziehungsweise Kenngröße für die im Bogen gespeicherte elastische Energie. Dieses Verfahren ist standardisiert und für die technische Charakterisierung von Bögen unverzichtbar.
Die Dynamic Draw Force Curve beschreibt dagegen die Kraft, die während des tatsächlichen Power Stroke wirksam auf den Pfeil übertragen wird. Sie berücksichtigt die Tatsache, dass Wurfarme, Sehne, Kabel und weitere bewegte Komponenten selbst beschleunigt werden müssen. Deshalb ist die dynamische Kraftkurve nicht einfach identisch mit der statischen Kraftkurve. Kooi und Sparenberg zeigen diese Differenz sowohl theoretisch als auch numerisch für moderne Bogensysteme.
Beim Recurvebogen entsteht die dynamische Abweichung insbesondere durch die Beschleunigung der elastischen Wurfarme und Sehne. Beim Compoundbogen kommt zusätzlich die komplexe Cam-Kinematik hinzu. Das Cam-System verändert nicht nur den statischen Kraft-Zugweg-Verlauf, sondern auch die zeitliche und räumliche Mechanik der Energieübertragung.
Damit wird auch die Brücke zur Pfeilschwingung sichtbar. Der Pfeil reagiert nicht auf die statische Zugkraftkurve als solche, sondern auf den daraus resultierenden zeitabhängigen Kraftimpuls. Die Qualität eines Bogensystems lässt sich daher nicht allein über maximale Zugkraft, Let-off oder gespeicherte Energie beurteilen. Entscheidend ist die Fähigkeit des Gesamtsystems, gespeicherte elastische Energie mit möglichst geringen Verlusten und kontrollierter Dynamik in reproduzierbare Pfeilenergie zu überführen.
Die Static Draw Force Curve beschreibt somit das Energiepotenzial des Systems.
Die Dynamic Draw Force Curve beschreibt dessen reale mechanische Umsetzung.
Erst die Verbindung beider Betrachtungsebenen ermöglicht ein technisch vollständiges Verständnis moderner Recurve- und Compound-Bögen.
Für die Trainingslehre ergibt sich daraus eine besonders wichtige Differenzierung:
Die Kraft, die der Schütze während des Auszugs spürt, und die Kraft, die den Pfeil während des Abschusses beschleunigt, sind unterschiedliche mechanische Größen.
Quellenliste
Kooi, B. W. (1981). On the mechanics of the bow and arrow. Journal of Engineering Mathematics, 15, 119–145. Die Arbeit entwickelt ein mathematisches Modell der Bogen-Pfeil-Dynamik und behandelt die mechanischen Eigenschaften des Bogens als gekoppeltes dynamisches System.
Kooi, B. W. (1991). On the mechanics of the modern working-recurve bow. Computational Mechanics, 8, 291–304. DOI: 10.1007/BF00369887. Die Arbeit behandelt explizit die Unterschiede zwischen statischer und dynamischer Force-Draw-Kurve und modelliert die zeitabhängige Bogen-Pfeil-Interaktion.
Kooi, B. W., & Sparenberg, J. A. (1997). On the mechanics of the arrow: Archer’s Paradox. Journal of Engineering Mathematics, 31, 285–303. Die Arbeit verbindet die dynamische Force-Draw-Kurve mit der lateralen Pfeilverformung und dem Archer’s Paradox.
Pekalski, R. (1990). Experimental and theoretical research in archery. Journal of Sports Sciences, 8(3), 259–279. Die Arbeit bildet einen wichtigen historischen Ausgangspunkt für die mathematische Modellierung von Bogen-Pfeil-Systemen und die Unterscheidung zwischen statischer und dynamischer Kraftübertragung.
Park, J. L. (2011). The behaviour of an arrow shot from a compound archery bow. Proceedings of the Institution of Mechanical Engineers, Part P: Journal of Sports Engineering and Technology, 225(1), 8–21. Die Arbeit analysiert insbesondere die Dynamik des Compoundbogens, die Kraft-Zugweg-Charakteristik und die Bedeutung der Nockpunktbewegung.
Tiermas, M. (2016). An advanced model of the round-wheel compound bow. Meccanica, 51, 1201–1207. Die Arbeit entwickelt ein mathematisches Modell eines Compoundbogens und vergleicht modellierte und gemessene Force-Draw-Kurven.
ASTM International. ASTM F1832 – Standard Test Method for Determining the Force-Draw and Let-Down Curves for Archery Bows. Der Standard beschreibt die Messung von Force-Draw- und Let-down-Kurven und die Bestimmung der gespeicherten Energie aus der Fläche unter der Kraft-Zugweg-Kurve.
